Pengertian dan Konfigurasi Routing Dinamis (OSPF)

Assalamualaikum Wr. Wb.

Hay teman teman kali ini aku akan menuliskan artikel tentang routing dinamis OSPF... Ayo simaklah

A.Pendahuluan

1.Pengertian

OSPF merupakan sebuah routing protokol yang dapat mendistribusikan informasi routing secara otomotasi. OSPF juga merupakan routing protokol yang menggunakan konsep hirarki routing, dengan kata lain OSPF juga mampu membagi bagi jaringan menjadi beberapa tingkatan. Tingkatan tingkatan ini diwujudkan dengan menggunkan sistem pengelompokan yaitu area. OSPF termasuk didalam kategori IGP (Interior Gateway Protocol) yang memiliki kemampuan Link-State dan Alogaritma Djikstra yang jauh lebih efisien dibandingkan protokol IGP yang lain. Dalam operaasinya OSPF menggunkan protokol sendiri yaitu protokol 89.

Cara kerja OSPF yaitu:

1. Setiap Router membuat Link State Packet (LSP)
2. Kemudian LSP didistribusikan ke semua neighbour menggunkan Link State Advertisement (LSA ) type 1 dan menentukan DR dan BDR ddalam 1 area
3. Masing masing router menghitung jalur terpendek (Shortest Path) ke semua neighbour berdasarkan cost routing
4. Jika ada perbedaan atau perubahan tabel routing, router akan mengirimkan LSP ke DR dan BDR melalui alamat multicast 224.0.0.6
5. LSP akan didistribusikan DR ke router neighbour lain dalam 1 area sehingga semua router neighbour akan melakukan perhitungan ulang jalur terpendek

2.Latar Belakang

Karena sebuah jaringan memiliki besar skala yang berbeda satu sama lain, maka sangat memungkinkan jika jaringa tersebut berkembang menjadi besar sekali. Maka penggunaan routing menjadi sangat penting dan kritis

3.Maksud dan Tujuan

Berbagi ilmu yang telah kita pelajari kepada sesama

4.Alat dan Bahan

• 2 buah laptop
• 2 buah mikrotik
• 4 buah kabel UTP

5.Waktu Pelaksanaan

B.Tahap Kegiatan

Setting Router 1

• Buka Winbox, pilih menu IP>>Address>>”=”>>IP address router(eth 3)>>apply>>ok
  Tambahkan lagi address eth 2 (yang mengarah ke laptop)


• Masuk ke IP>>DHCP Server>>DHCP setup>>klik “+”>> pilih eth 2>>next >>sampai selesai.

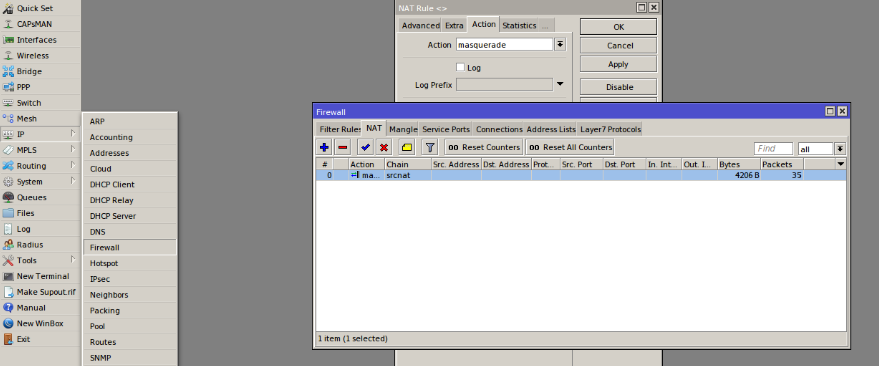

• Pilih IP>>Firewall>>NAT>>”+”>>action pilih masquerade>>apply>>ok

• Pilih Routing>>OSPF>>interfaces>>klik “+”>>interfaces isikan eth 2 dan eth 3>>apply ok

• Pada tab instances>>klik “+”>>nama isi sesuai keinginan>>Redistribute Connected Route:as type 1>>apply>>ok

• Pada tab Network>>klik “+”>>isikan 10.10.10.0 dan 192.168.44.1>>area :backbone>>apply dan ok

• Kemudian masuk ke IP>>Routes>>untuk memastikan setinggan kita berhasil atau belum jika sudah maka akan nampak Dao (Dynamic Aktif OSPF)

• Setelah itu kita masuk ke terminal untuk mengeping Router lawan


Setting Router 2

• Buka Winbox , Pilih menu IP>>Adress>tambahkan IP untuk eth 2 dan eth 3>>apply>>ok



• IP>>DHCPServer>>DHCP setup>>pilih eth 2>>Next sampai selesai



• IP>>firewall>>NAT>>Action : masquerade>>apply>>ok






• Routing>>OSPF>>interfaces>>klik “+”>>interfaces eth 3>>apply>>ok



• Pada tab Instances>>klik “+”>>name isi sesuai keinginan dan Redistribute Connected Routes pilih as type 1>>apply>>ok



• Pada tab Network>>klik “+”>>network isi 10.10.10.0/29>>area backbone>>apply>>ok



• Pilih menu IP>>Routes>>untuk memastikan sudah Dao atau belum






• Masuk ke Terminal lakukan ping untuk mengecek settingan kita




C.Referensi

Ebook MTCNA

http://www.mikrotik.co.id/artikel_lihat.php?id=154
